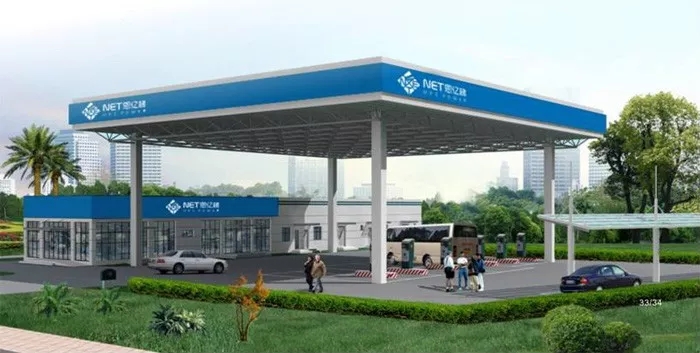

恩億梯電動汽車充電站
一、電動汽車充電樁發展前景：
電動汽車是指全部或部分由電能驅動電機作為動力系統的汽車，按照目前技術發展的方向或者車輛驅動原理，可劃分為純電動汽車、混合動力汽車和燃料電池電動汽車三種類型。近年來，我國電動汽車行業取得了快速發展，攻克了一系列技術難題， 其中整車關鍵部分已實現了與歐美等發達國家同步發展的水平，目前我國電動汽車領域已具有消費市場規模大、制造成本低、配套日趨完善、資源保障能力強的四大優勢。
在技術突破和政策扶持的雙重刺激下，我國電動汽車已處于市場引爆的臨界點，預計未來幾年電動汽車的市場規模和生產規模將迅速擴大，電動汽車將進入快速成長期。電動汽車充電設施是電動汽車產業鏈的重要組成部分，在電動汽車高速發展的同時也帶來了充電設施市場的龐大需求，迎來新能源汽車充電樁市場的春天
快速發展的新能源汽車市場倒逼充電設施建設加速，預計今年充電設施投資將超過百億元，增速達300%以上，并將保持未來幾年的高速增長，同時互聯網+的推進也需要更多的有關充電樁的管理APP，以新的模式拉動充電網絡的發展。

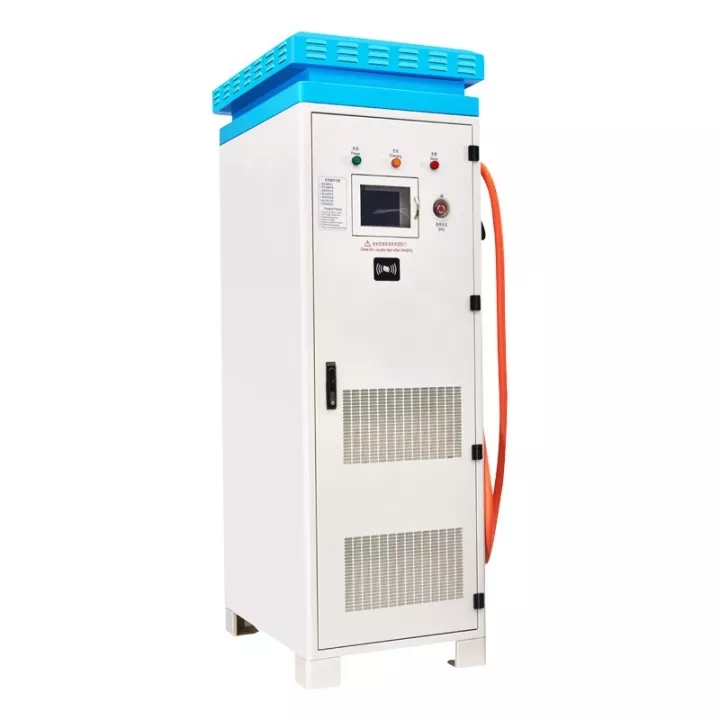

恩億梯雙槍大功率直流充電樁
二、電動汽車充電樁分類：
1、以安裝條件進行分類，主要分為立式充電樁和壁掛充電樁
立式充電樁無需靠墻，適用于戶外停車位或小區停車位，而壁掛式充電樁必須依靠墻體固定，適用于室內和地下停車位。
2、以服務對象進行分類，主要分為公共充電樁、專用充電樁和自用充電樁
公共充電樁由政府機關等具有公共服務性質的機構置辦，服務對象面向任何電動汽車車主，例如公共停車場。而專用充電樁多為企業建造，服務對象為客戶和內部人員，例如商場停車場。自用充電樁為私人充電樁，安裝于私人領域，不對外開放。
3、以安裝地點進行分類，主要分為室內充電樁和室外充電樁
室內充電樁的防護等級需要起碼達到IP32以上，而室外充電樁需要面臨風雨交加的惡劣環境，需要更好的絕緣性和避雷條件，其防護等級起碼要達到IP54方可保障人身安全、車身安全和充電設備安全。
4、以充電接口的數量進行分類，主要分為一樁一充充電樁和一樁多充充電樁
目前市場上充電樁以一樁一充式為主，在公交停車場這樣大型停車場中，需要多充式充電樁，同步支持多臺電動車充電，不但加快充電效率，也節省了人工。
5、以充電類型進行分類，主要分為交流充電樁和直流充電樁
交流充電樁一般是小電流，樁體較小，安裝靈活，充電過程慢，適用于小型乘用電動車，多應用于公共停車場、大型購物中心和社區車庫中，家用充電樁也多為交流充電樁。而直流充電樁一般是大電流，短時間內充電量更大，樁體較大，占用面積大，直流充電樁適用于電動大巴、中巴、混合動力公交車、電動轎車、出租車、工程車等快速直流充電。

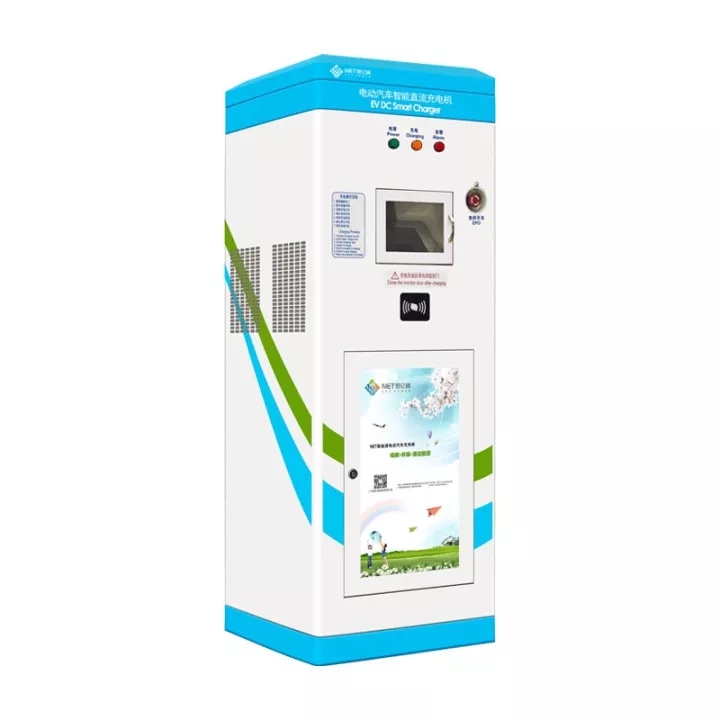

恩億梯單槍直流充電樁
三、恩億梯電動汽車充電樁解決方案：
1、小區智能充電解決方案(地下、地上停車場)
由于新能源私家車市場占有率逐漸增多，家庭充電則成為不可或缺的一部分，我司針對小區充電時間長、土地資源有限、配電容量短缺等問題和難點，恩億梯推出了交流充電樁和小功率直流充電樁解決方案。從而實現在保證不增加配電容量的前提實現最優、最快充電。
特點：
>根據小區場站實際情況，進行靈活配置充電樁類型和功率
>交流充電樁可以實現壁掛安裝，不占用空間，節省土地資源
>交流樁體積小安裝方便，可以實現快速補電需求
>可以與小區停車管理系統兼容，實現停車及充電一站式服務
>支持手機APP在線預約及支付功能，不用每天搶車位，可以在家實時查看充電情況
>整套場站具備計量計費和監控安防系統，操作安全

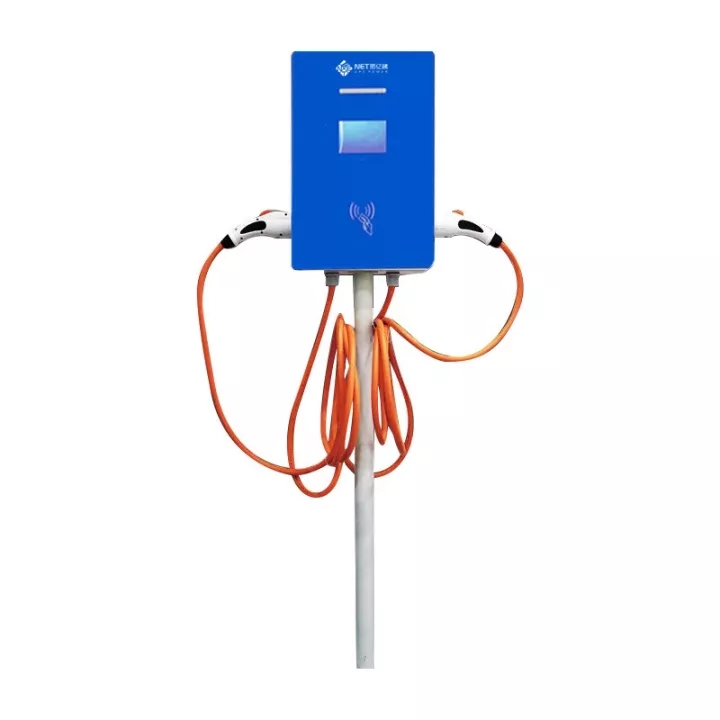

恩億梯交流充電樁
2、商圈景區充電解決方案(旅游景區)
商圈景區成為人們日常生活中主要聚集場所，具有停留時間短、人員流動性大等特點，針對這種特點恩億梯推出了商業模式充電樁解決方案，在傳統交直流充電樁基礎上搭載戶外廣告屏。在保證正常快速充電的同時推出了具有增值服務的功能，可以實時播放廣告信息，打造多渠道盈利模式。
特點：
>可以實現實時信息推送服務，增加商業價值
>一刷一掃即可完成充電，即充即走簡單方便
>實現多渠道盈利模式
適用場景：
商場、酒店、旅游景區、辦公CBD等場所
3、集中式快速充電解決方案(公交、物流、出租)
城市公共交通和出租、物流車成為人們出行和日常生活的主要工具，也是新能源汽車的主力軍，恩億梯針對它們需求充電時間短、充電頻繁、充電穩定性高等問題，推出了一體式和分體式大功率快充電樁解決方案，同時恩億梯自主研發的站級管理系統可以實現對充電樁、車、配電側等產品統一進行監控管理和調度，實現一體化運營。
特點：
>充電站采用層級管理，系統實現運行更安全(人身安全、電網安全、車輛安全)、更靈活
>采用300KW一體式大功率充電樁，滿足大巴車快速補電需求
>采用輪充和功率分配兩種類型，實現夜間不間斷充電，真正無人值守
適用場景：
公交場站、公共快速充電站、物流園區等適用于充電頻率高和快速補電場景

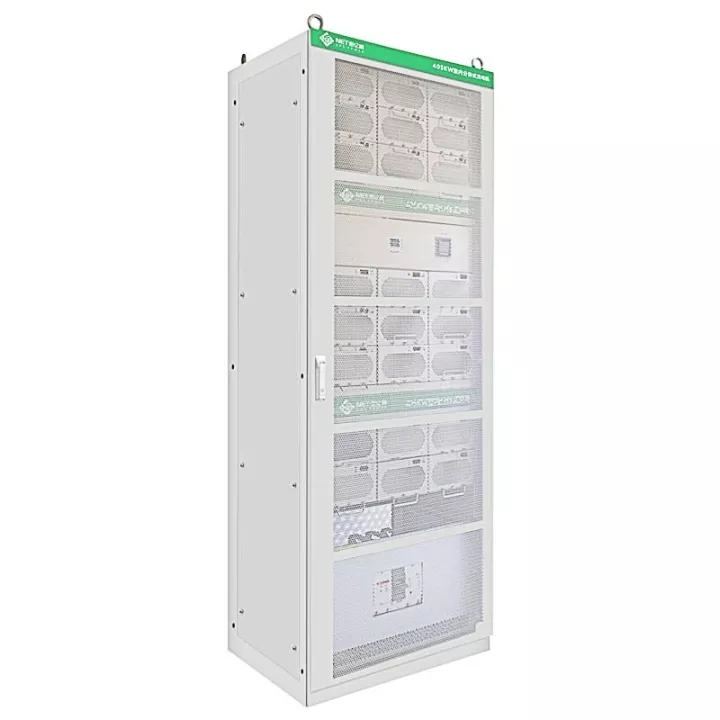

恩億梯分體式直流充電設備
4、高速公路充電網絡解決方案
我國將在“兩縱兩橫一環”高速公路城際快充網絡的基礎之上，建設”七縱四橫兩網格”高速公路快速充電網絡。恩億梯針對高速公路充電網絡要求充電速度快、無需等位、支付方便靈活等特點推出的產品解決方案，具有大功率快速補電、在線預約功能、便捷的微信支付等方式，滿足高速充電網絡充電需求。
特點：
>具有充電預約、網上支付等功能實現快速便捷充電
>具備GPRS數據傳輸功能，可以實現無線與后臺主站實時進行通訊
>具備出行引導規劃實現錯峰出行

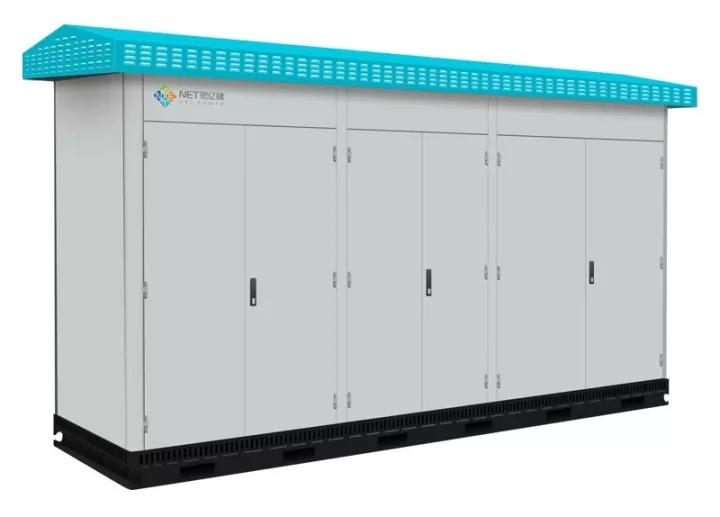

恩億梯戶外箱式直流充電設備
四、恩億梯電動汽車充電樁技術優勢：
1、集充電模塊、充電控制、計量計費、通訊等功能于一體
2、具備非接觸式IC卡和手機APP掃碼等充電方式，同時可以進行微信支付
3、充電樁功率涵蓋30KW一180KW(特殊要求可以做到375kw)，具有單雙槍輸出功能，雙槍可以實現功率分配、同充輪充
4、完善的保護功能：具有交流輸入過欠壓、直流輸出過流欠流、短路、防雷、過充、過熱、阻燃輸出防反接等保護功能
5、靈活的通訊方式：采用以太網、GPRS, RS485, CAN等通訊接口，可以進行充電樁集中管理，支持本士斷口遠程升級
6、人性化設計：人機交互界面采用高性能ARM芯片和7寸液晶顯示屏，操作簡單方便
7、模塊化設計：充電樁功率單元采用模塊化設計，方便擴容和維護，簡單方便無需斷電
8、多模式充電：充電方式采用多樣化設計，具有自動充滿、按時間、按功率、按金額、按電量等多樣式操作
9、系統效率高達95%，待機功耗≤充電樁功率0.1%
10、功率密度高節省空間，降低系統成本
11、高功率因數：采用新型高效APFC電路拓撲，功率因數大于0.99，諧波畸變率低，綠色無污染
12、充電槍拔出瞬間充電樁斷電，充電槍插入與BMS通訊確認信息后通電，安全性高
13、充電設備具備防水防塵防潮防撞防盜
14、全面滿足城市公交、私家車、出租車、景區旅游大巴、物流車、環境清潔車，城市快速充電站、高速公路快速充電站等應用場景
恩億梯充電模塊
五、恩億梯電動汽車充電樁產品特點：
1、基本充電功能
具有自動和手動充電功能，充電機能根據BMS充電電壓:、電流限值動態調整電壓、電流
2、增強充電功能
具備充電結束后充電槍回歸插槍位的提醒與報警功能，具備兩槍輪巡充電、自動轉換快充慢充方式和無極調速充電電流
3、信號檢測要求
輸出檢測，非接觸式卡檢測、開關量等輸入信息檢測和運行狀態檢測，故障檢測
4、人機交互功能
可手動選擇服務類型和手動控制，輸出顯示
5、刷卡功能
配置非接觸式卡讀卡裝置
6、二維碼支付功能
充電樁具備二維碼手機掃描支付功能
7、安全防護功能
輸入過壓保護、輸入欠壓保護、輸入缺相保護、輸出過壓保護、輸出欠壓保護、輸出短路保護模塊內部過溫保護、過流保護、充電連接異常保護、絕緣檢測保護、電池反接等保護功能具備急停開關，配備防雷器 。滿足國家標準的BMS通訊協議GB/T 27930-2011、后臺通訊協議恩億梯自有協議，BMS用CAN通訊接口，后臺通訊協議可定制
8、后臺通信接口
工業以太網口，RS485(可配置CAN口)
9、充電接口
支持單充或一機多充，充電接口滿足國家標準
10、基本組成
直流充電一體機包括充電模塊、供電接口、充電接口、保護模塊、控制模塊計量模塊、讀卡模塊、監控單元、人機操作界面及機柜等
六、恩億梯電動汽車充電樁運行管理系統：

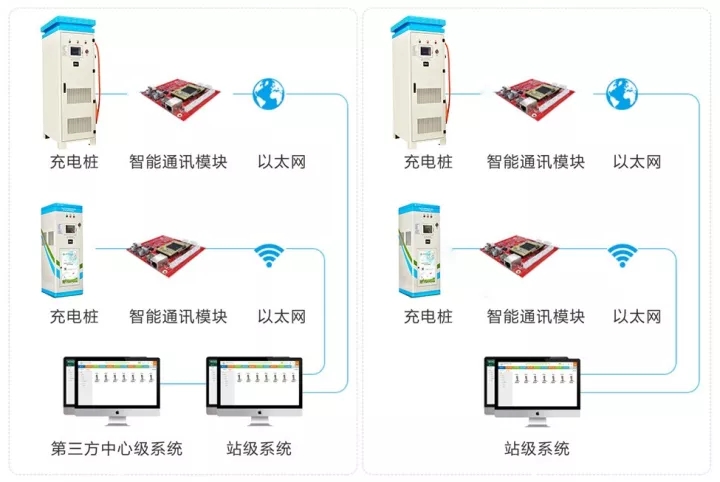

站級管理系統：
對站內所有充電樁統一監控、控制與管理，隨時掌握所有充電樁運作情況，實時獲知充電樁故障情況，集發卡管理、會員管理、計費管理、結算管理為一體，實現靈活多變、無人值守的一站式服務，滿足站長所有運營管理需要。

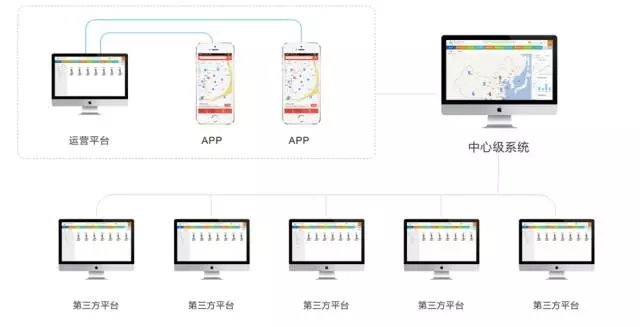

中心級管理系統：
囊括“站級系統”所有功能，可個性化運作與集中管理多個充電站，擁有全國目前最全面的充電站綜合運營管理解決方案，如電子地圖、機房監控、運維管理等一系列功能模塊，輕松滿足充電站運營與管理每個方面的需求。
電子地圖功能：
電子地圖顯示區域分布，調用谷歌地圖數據包，可根據站點經緯度自動在地圖中定位所處的位置，并紅色顯示有告警的站點，可直觀地觀察各個站點的告警情況�？蛇M行在線配置，不中斷系統正常運行。
智能終端APP：
智能終端APP基于獨立研發的電動車充電站營運管理系統云平臺，不但方便了車主的出行，還提供了車主與充電站的便捷的交互途徑，大大地增強用戶粘性，為運營者的市場擴張帶來巨大的優勢。
多層級可視化管理：
多角色權限功能展示，滿足功能簡潔、操作不越權的需求，充電站可視化管理，3D視圖顯示充電站外觀，管理猶如身臨其境。
實時故障告警提醒：
實現彈出消息、多媒體聲音、手機短信、電話語音、本地聲光、E-Mail、等報警方式，根據不同的等級告警設置不同報警方式，可同時設置多種告警并發出。
智能監控保證運作：
實時監測充電樁的運行狀態、電流、電壓、溫度等，且能控制充電樁啟動、停止充電、計費等基本操作，為整個系統合理實現資源管理、故障管理、配置管理和安全管理等安全性運維。
全自動統計與計費：
自動化計費、折扣設置頁，支持會員、充電卡、商品管理，并實現庫存預警，支持建立多條規則聯合計算，直觀、豐富、靈活的銷售數據統計展示，隨時了解銷售情況。
